Travaux d’installation et de renouvellement de canalisation en tranchée

La réalisation d’une tranchée pour canalisations suit plusieurs étapes clés garantissant sécurité, durabilité et conformité aux normes.

1. Étude et préparation du terrain
   Avant l’excavation, une analyse du sol est réalisée pour repérer les réseaux existants et adapter la technique de pose. Cette phase inclut le marquage du tracé et d’éventuels sondages géotechniques.

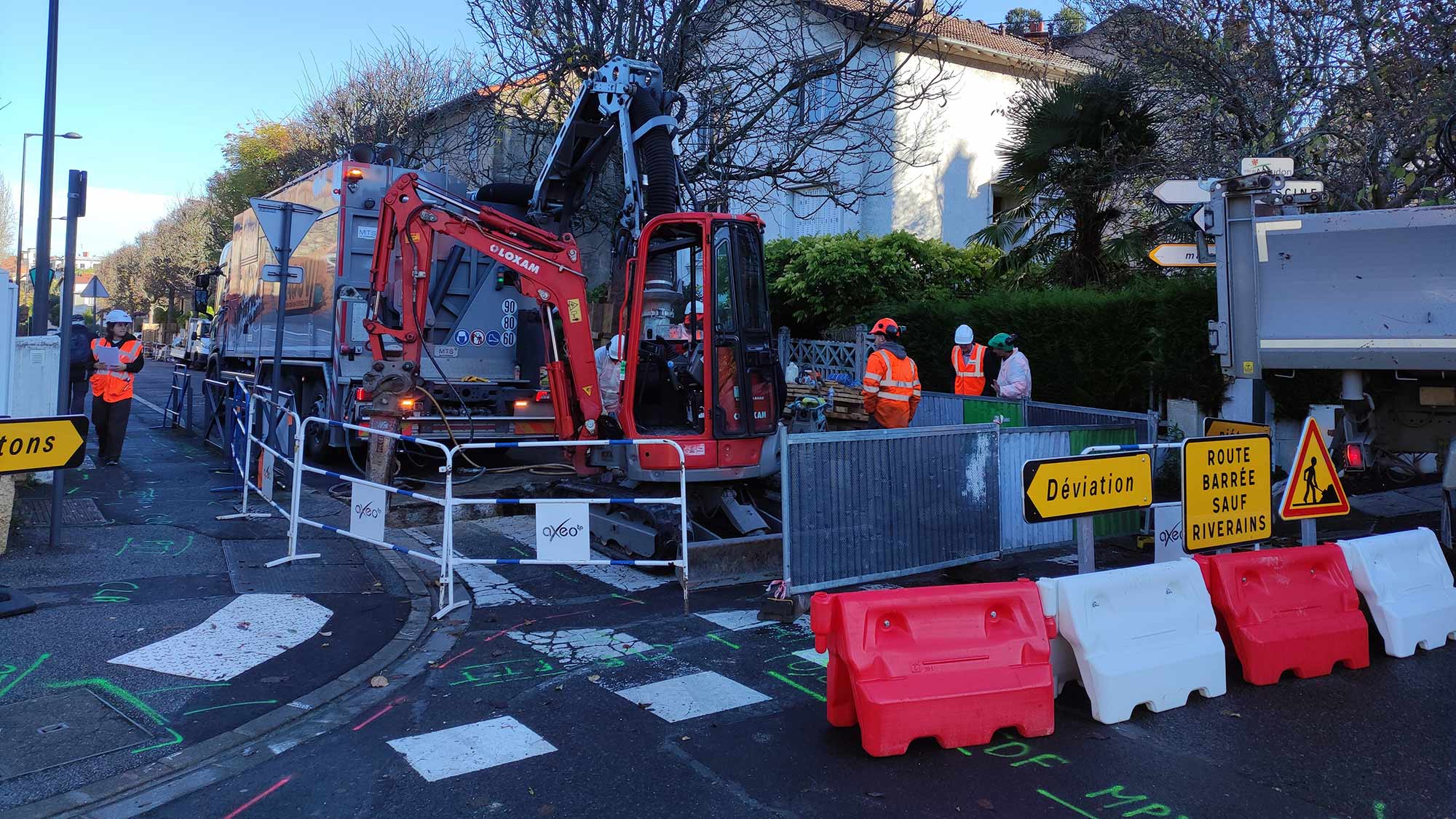

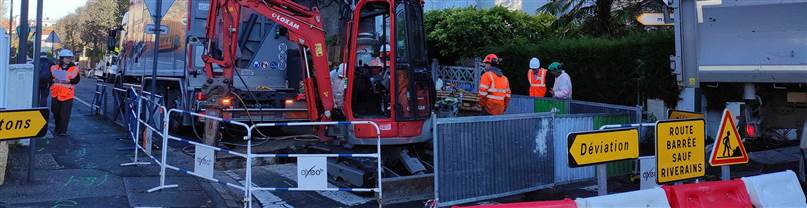

2. Excavation et blindage
   La tranchée est creusée avec des engins adaptés. Lorsque l'excavation dépasse 1,30 m avec des parois verticales, un blindage est obligatoire pour éviter les effondrements et sécuriser le chantier.
3. Préparation du fond de fouille
   Le fond est nivelé et compacté pour stabiliser les canalisations. Un lit de pose en sable ou en gravier est souvent ajouté pour les protéger des mouvements de terrain.

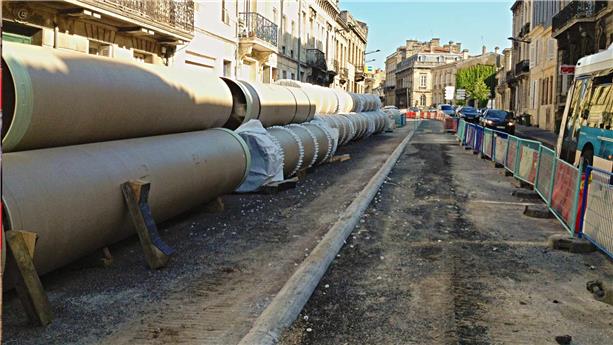

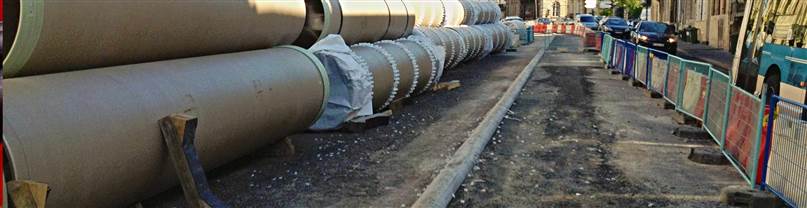

4. Pose et raccordement
   Les canalisations sont installées, alignées et raccordées. Des tests d’étanchéité sont effectués avant de refermer la tranchée afin de garantir l’absence de fuites.
5. Remblaiement et compactage
   Une fois la pose validée, la tranchée est refermée avec des matériaux adaptés, en couches compactées successives, pour éviter les affaissements du terrain.
6. Réfection de la surface
   En fonction du site, le terrain est remis en état (chaussée, trottoirs, espaces naturels) pour minimiser l’impact des travaux.

Pourquoi respecter ces étapes ?

Une tranchée bien conçue permet d’éviter les tassements, les fuites et les dégradations à long terme. Chaque étape assure une installation fiable et conforme aux réglementations en vigueur.

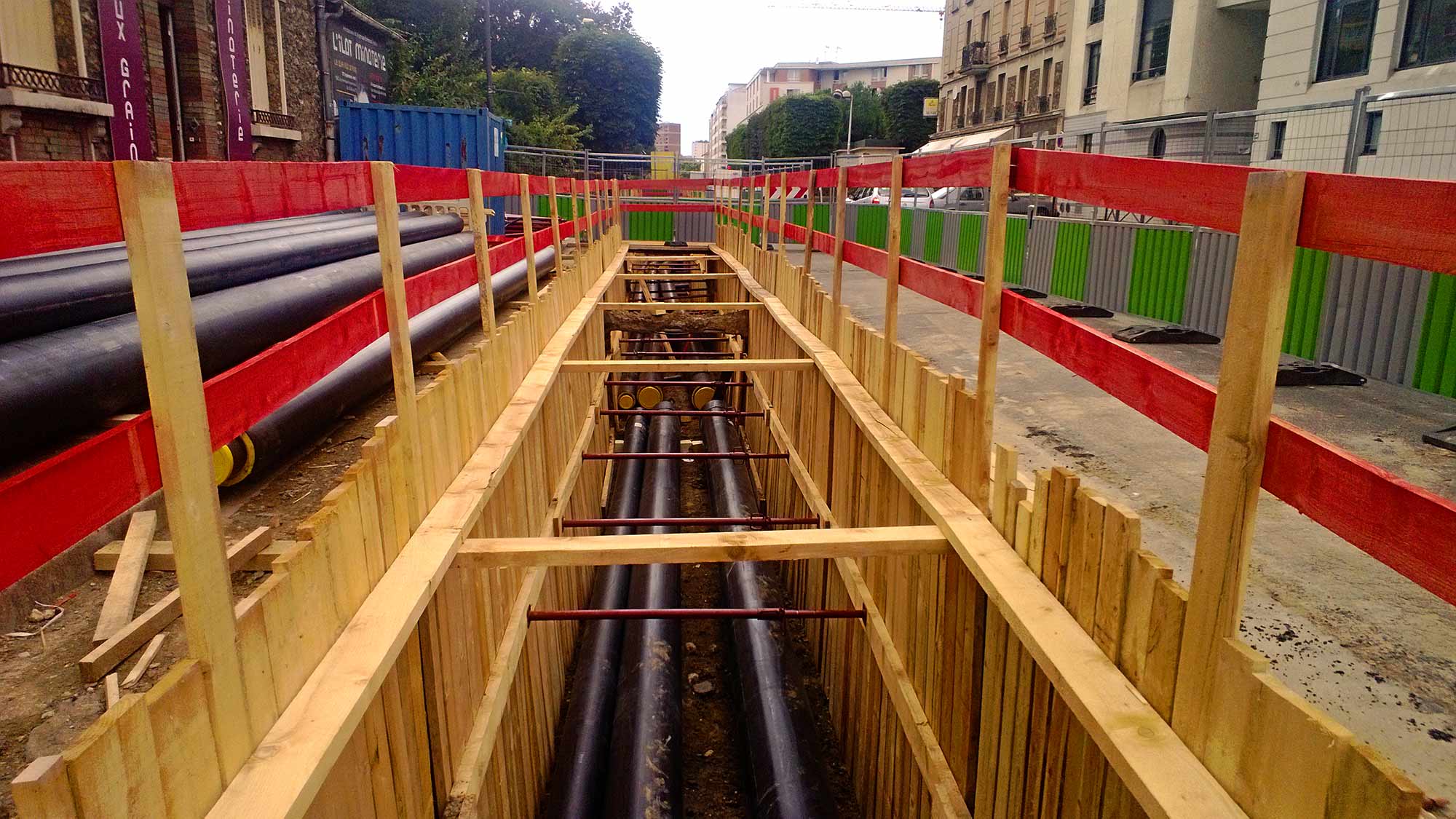

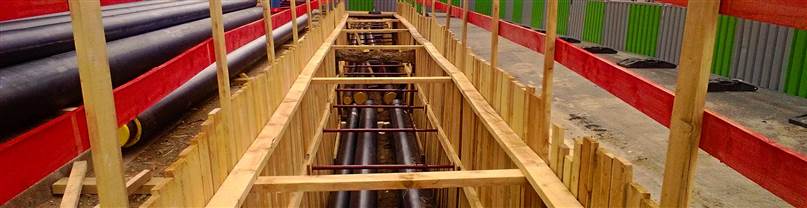

Le blindage des tranchées est une mesure essentielle pour garantir la sécurité des travailleurs et la stabilité du terrain. Il empêche les effondrements et réduit les risques d’accident lors des interventions en excavation.

Quand le blindage est-il obligatoire ?

La réglementation impose l’utilisation d’un blindage lorsque :

• La tranchée dépasse 1,30 m de profondeur et que ses parois sont verticales ou quasi verticales.
• La largeur est inférieure ou égale aux deux tiers de la profondeur, augmentant le risque d’instabilité.
• Le terrain est meuble ou instable, nécessitant un renforcement même si la profondeur est inférieure à 1,30 m.

Le blindage ne doit pas être supprimé en cas de gel, car la fonte du sol peut provoquer des affaissements imprévus.

Quelles techniques de blindage existent ?

Selon la nature du terrain et la profondeur de la tranchée, plusieurs solutions sont utilisées :

• Blindage métallique : panneaux rigides maintenant les parois latérales.
• Étrésillonnement et étayage : systèmes de maintien pour limiter l’écartement des parois.
• Talutage : inclinaison des parois pour limiter les risques d’effondrement, utilisé quand l’espace le permet.

Pourquoi est-ce indispensable ?

L’absence de blindage peut entraîner des éboulements, mettant en danger les équipes et compromettant la pose des canalisations. Un terrain mal sécurisé peut aussi provoquer des dégradations sur le long terme, nécessitant des réparations coûteuses.

Le fond de fouille est la base sur laquelle reposent les canalisations. Une mauvaise préparation peut entraîner des tassements, des ruptures de la canalisation ou des infiltrations au fil du temps. Cette étape est essentielle pour garantir la stabilité et la durabilité du réseau enterré.

Comment préparer le fond de fouille ?

Avant la pose des canalisations, plusieurs actions sont nécessaires :

1. Nivellement et compactage : le terrain est stabilisé pour éviter tout affaissement.
2. Lit de pose en sable ou en gravier : une couche amortissante est ajoutée pour protéger les conduites des pressions du terrain.
3. Contrôle de l’alignement : l’inclinaison et la pente sont ajustées pour assurer un écoulement optimal, notamment en assainissement gravitaire.

Quels sont les risques d’un fond de fouille mal préparé ?

• Tassement du terrain : entraîne des déplacements ou fissurations des canalisations.
• Perte d’étanchéité : favorise les infiltrations et les fuites d’eau.
• Dégradations précoces : réduit la durée de vie du réseau, nécessitant des interventions coûteuses.

Pourquoi est-ce indispensable ?

Une préparation soignée permet de réduire les risques structurels et d’assurer une installation conforme aux normes. Cette étape garantit la pérennité des infrastructures et limite les besoins de maintenance.

Le remblaiement est l’étape finale des travaux en tranchée. Il garantit la stabilité des infrastructures, prévient les affaissements de terrain et protège l’ouvrage contre les contraintes extérieures. Un remblai mal réalisé peut entraîner des déformations, des fuites ou des dégradations prématurées du réseau.

Quelles sont les étapes du remblaiement ?

1. Remblaiement partiel autour des canalisations : utilisation de matériaux fins (sable, gravier) pour éviter les pressions excessives.
2. Compactage en couches successives : réduction des risques de tassement en appliquant une densification progressive.
3. Reconstitution du sol : ajout de composants adaptés à l’environnement (terre végétale en zone rurale, enrobé ou pavés en milieu urbain).

Quels types de matériaux sont utilisés ?

• Sable ou gravier : protège les canalisations et limite les pressions latérales.
• Matériaux auto-compactants : réduction des interventions mécaniques et meilleure répartition des charges.
• Déblais réutilisables : dans certains cas, la terre excavée est réemployée après vérification de sa stabilité.

Pourquoi cette étape est-elle essentielle ?

Un bon remblaiement garantit la protection des infrastructures contre les charges exercées par le sol et le trafic, tout en réduisant les risques d’affaissement et de rupture des conduites. Il permet également de restaurer le terrain selon les exigences du projet, assurant ainsi la durabilité et la stabilité de l’ouvrage.
