Scan 360, el éxito de la tecnología de SUEZ que permite detectar y cuantificar gases de efecto invernadero

SCAN 360 (lo que antiguamente se denominaba Smart Inspection) emplea imágenes ópticas infrarrojas (IR/OGI) para realizar la detección de potenciales emisiones fugitivas de COVs y biogás, siendo el sistema de detección de fugas de gas que SUEZ ha implementado con éxito tanto en España como a nivel internacional.
Esta tecnología SCAN 360 se basa en el empleo de una cámara biespectral LWIR, que permite la captura de información completa, incluyendo el análisis termográfico de las instalaciones para la detección de fallos y optimización de procesos, y la detección de las emisiones fugitivas mediante la grabación de video IR con procesamientos específicos para este cometido. La georreferenciación de las imágenes y su registro con imagen visible, realzan los detalles de la inspección y la identificación precisa de los componentes afectados. Además, SUEZ realiza la detección y cuantificación de emisiones fugitivas in situ mediante el empleo de detectores manuales tipo PID.

El sistema se completa con análisis de detalle en gabinete para el procesado de los datos y la identificación completa de las emisiones fugitivas. Independientemente de la posibilidad de poder realizar una supervisión in situ y en tiempo real de la información, se dispone de un software de post-procesado y análisis en gabinete que permite realizar una revisión más detallada de la información capturada, pudiendo aplicar los algoritmos de inteligencia artificial para la supervisión automática de las fugas identificadas.

El procesado en gabinete permite tratar la información gráfica y obtener distintos tipos de resultados finales y entregables, tales como:
  • Análisis experto de videos de detección de gas.
  • Gestión de archivos y conversión en formatos amigables para entrega al cliente
  • Tratamiento de imágenes en función de objetivos
  • Archivos georreferenciados, identificando las anomalías sobre el plano de las instalaciones.
  • Fácil identificación de los elementos de la instalación

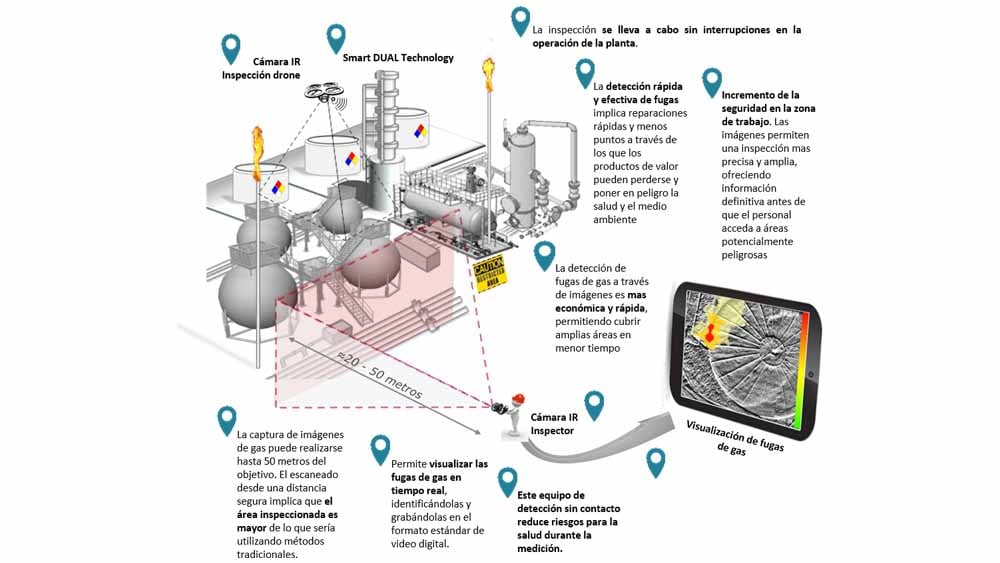

La visualización óptica de gases utilizando las cámaras térmicas y de infrarrojos, presenta una serie de beneficios en comparación con los métodos tradicionales de detección, porque se puede supervisar un área más amplia de forma mucho más rápida y en zonas de difícil acceso para herramientas de medida por contacto. Estas imágenes ópticas infrarrojas (IR/OGI) tienen una sensibilidad que permite detectar las fugas más grandes, implementando programas de identificación y reducción de fugas con una inmejorable relación coste efectividad.

El infrarrojo muestra una fuga como una pluma de vapor en la imagen infrarroja. Una vez la fuga es encontrada, desde una distancia segura, se puede usar el equipo portátil para cuantificar la concentración.

De ahí que la implantación de programas de detección y reducción de fugas tenga los siguientes beneficios:

  • Reducción de pérdidas de producto
  • Aumento de la seguridad para los trabajadores y operadores de instalaciones
  • Disminución de la exposición para la comunidad circundante
  • Cumplimiento de la normativa ambientalReducción de huella ambiental.


Hay que tener en cuenta que las emisiones fugitivas son emisiones, generalmente pequeñas, derivadas de la pérdida gradual de estanqueidad de los equipos de proceso. Por ello, existe la normativa de referencia, disposiciones legislativas y documentos específicos de la norma UNE-EN 15446 - Emisiones fugitivas y difusas comunes en los sectores industriales. Medida de las emisiones fugitivas de vapores generados en las fugas de equipos y tuberías, y la NTA 8399 - Air quality - Guidelines for detection of diffuse VOC emissions with optical gas imaging.

Suez ha consolidado esta tecnología SCAN 360 basada en la visualización óptica del gas, mediante el uso de cámaras infrarrojas y se estima como la mejor técnica disponible (MTD) dentro de los documentos BREF para el mantenimiento preventivo y correctivo en la detección temprana de las emisiones fugitivas.

Casos de éxito:

Scan360 se ha aplicado con éxito en muchas instalaciones de gestión de residuos tales como el CTR Góngora gestionado por la Mancomunidad de Pamplona, siendo una de las primeras instalaciones donde se empezó a implantar esta tecnología, en la PTRSU de Les Canyades (El Campello, Alicante) gestionado por FCC en la Comunidad Valenciana, y el Vertedero de Residuos No Peligrosos de SOGAMA en Areosa entre otras, permitiendo detectar elementos y áreas en las distintas instalaciones que presentaban emisiones fugitivas de COVs.
